產品概述

GYW永磁筒式真空過濾機為上部給料的筒型外濾式真空永磁過濾機，主要適用于對較粗顆粒強磁性物料的脫水。

技術特點

 GYW永磁筒式真空過濾機筒體內部裝有鍶鐵氧體永久磁系，可促使磁性顆粒迅速吸附到濾布表面，磁過濾機主要用于粒度較粗的強磁性礦物精礦礦漿的脫水，由于是上部給料，使得濾餅中精礦按粒度分層的效果更加明顯，當磁性精礦形成濾餅時，顆粒同時受到重力和磁力的作用，粗顆粒精礦比細顆粒精礦向濾布運動的快，精粒首先接觸濾布，故濾餅的透氣性好，而且礦漿中磁性顆粒在磁力吸引下呈放射狀布于圓筒表面，并由于磁系極性變化而產生磁攪動作用，這都成為濾餅易脫水的有利條件，使得濾餅厚且透氣性好，顯著地提高了生產率，與同規格的筒形真空過濾機相比，其效率提高三倍以上。

工作原理

GYW真空永磁過濾機的工作是由給料、吸附成餅、吹礦、卸料、清洗等各種連續動作完成的，主要依靠圓筒內部的由永久磁鐵排列成的開路磁系作用形成的濾餅，當磁性物料進入進料箱之后，其中的固相磁性物料在磁力和本身重力的作用下，呈磁簇狀被吸附在筒體的濾布表面，此時可借助適量的壓縮空氣幫助濾餅中礦物按粒度分層。由于是上部給料，使得濾餅中礦物按粒度分層更加明顯，構成濾餅厚而且透氣性好，隨著圓筒的轉動進入脫水區，在真空的作用下，濾餅中的殘存水分被抽出，已經脫水的物料在卸料區被壓縮空氣吹落，卸料后濾布進入清洗區，清洗是用鼓風和水交替進行的，壓縮空氣強制的將水由里向外吹出，防止了濾布的堵塞，為下次的脫水工作準備了良好的條件。

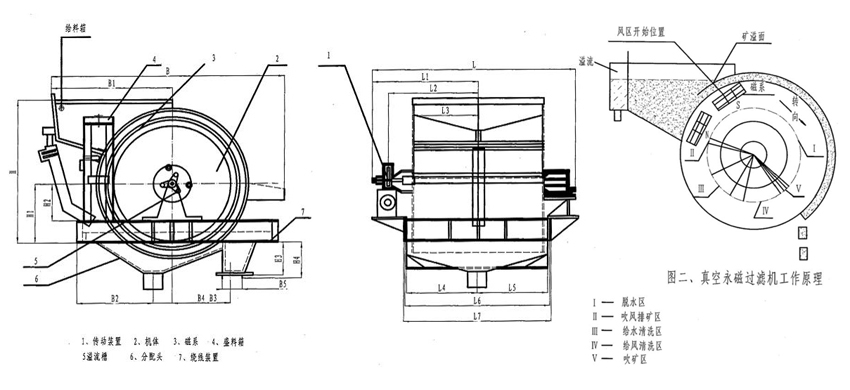

外觀尺寸圖

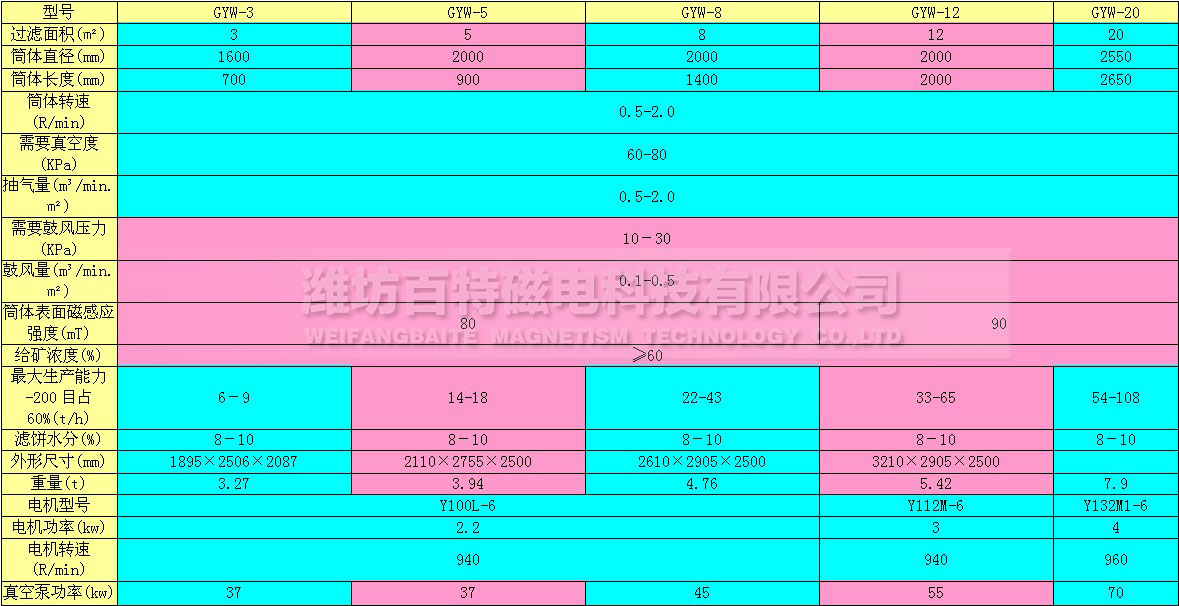

主要技術參數
