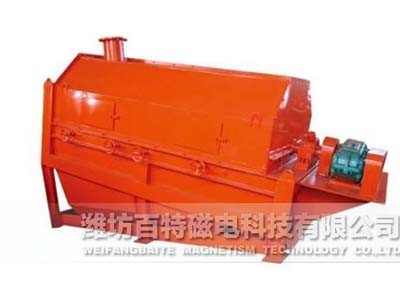

產品概述

回轉篩透篩率高，特別適應粘濕物料的篩分，篩孔不易堵塞。因此它廣泛應用于電力、礦山、冶金、建材、化工等行業的原煤、沙子、碎石等物料的篩分和分級。 SH型回轉篩為復混肥專用篩，可四級篩分，其中成品區有兩個區段。SH型回轉篩自帶料倉，料倉下部有扇形閘門，粗料段有溜槽可以將粗料直接送到運輸機械，便于工藝布置，用戶如要求成品區只設一個區段，即三級回轉篩，應在訂貨時說明。

技術特點

■物料適應性廣：回轉篩廣泛應用于各類物料篩分，無論是劣質煤、煤泥，還是煤煙以及其它類物料，都能夠順利進行篩分；

■進料方式簡單多樣：回轉篩進料口可根據現場實際設計，無論是皮帶、漏斗或其它進料方式，不用采取特殊措施，都可以順暢進料；

■篩分效率高：設備可設有梳型清篩機構，在篩分過程中，不管進入篩分筒的物料多臟、多雜都可以篩分，從而提高了設備的篩分效率；

■篩分量大、易于大型化：在相同尺寸下，圓面積比其它型狀的面積都大，因此其篩分有效面積就大，使物料能充分接觸篩網，因而單位時間內篩分量就大。又因其結構簡單，布置方便，技術新穎而成熟等特點，極易大型化；

■自身能耗小： 回轉篩電機功率小，是其它篩型的二分之一到三分之一，處理相同量物料而運行時間僅為其它篩型的二分之一，因此能耗低；

■工作環境好：整個篩分筒可以用密封隔離罩所密封，徹底清除了篩分循環過程中的粉塵飛揚，塊狀分濺等現象，避免了對工作環境的污染；

■設備噪音低：回轉篩在運行中，由于回轉速度小，并且有密封隔離罩與外界隔離，使噪聲無法傳遞到外部，從而降低了設備噪音；

■使用壽命長，維修量小：回轉篩是由若干個圓環狀網組成，其總篩分面積遠遠大于其它篩型的篩分面積，再加上篩分效率高，設備運行時間短，故而使用壽命較長 ，易損件少、維護量小；

■檢修方便：設備密封隔離上罩可以拆開，拆開后不影響機器正常運行，并且使得檢修非常方便。

工作原理

SH系列回轉篩主要有電機、減速機、滾筒裝置、機架等機構組成。滾筒裝置傾斜布置。電動機經減速機,與滾筒機構連接在一起，驅動滾筒機構繞其軸線轉動。當物料進入滾筒裝置后，由于滾筒裝置的傾角與轉動，使合格物料（篩下產品）經滾筒外圓的篩網排出，不合格物料（篩上產品）經滾筒末端排出。SH型系列回轉篩滾筒裝置通過機體密封蓋密封，從而保證設備在工作過程中，有效防止粉塵外逸，杜絕粉塵污染。更換篩網時，只需將機體密封蓋打開即可更換，操作方便。

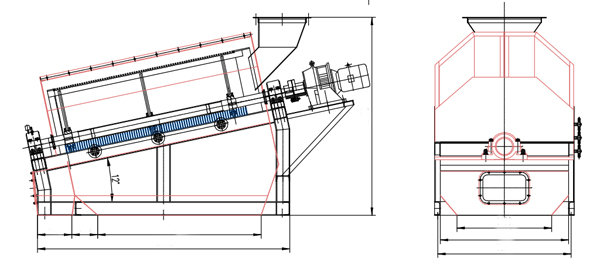

外觀尺寸圖

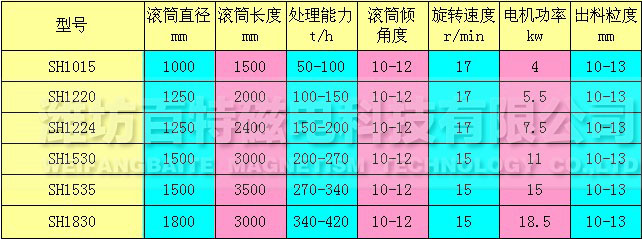

主要技術參數
