產品概述

PCH系列環錘式破碎機是一種帶有環錘的沖擊轉子破碎機，環錘不僅能隨旋子旋轉，還能繞錘自轉、物料進入破碎機后，在破碎機腔內受到轉子高速旋轉的環錘沖擊而破碎，被破碎的物料同時從環錘處獲得動能，高速沖向破碎板，受到第一次破碎，然后落到篩板上，受環錘的剪切、擠壓、研磨以及物料之間的相互碰撞作用，物料得到進一步的破碎。并通過篩孔排出機外，不能破碎的雜物由環錘推入金屬收集器，由操作人員定期清除。

技術特點

1、出料粒度可在3～60mm之間任意選擇。當出料粒度不大于15mm時，生產能力應為列表數值的60％；當出料粒度為3mm，物料表面水分不大于10％時，生產能力應為列表數值的30％。

2、訂貨時，必須說明被碎物料的名稱以及出料粒度，所需設備型號和安裝形式(左裝或右裝)。電機功率及電壓是否需要進料斗或旁路槽。

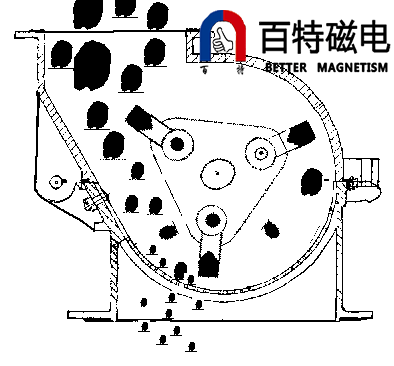

工作原理

PCH系列環錘式破碎機是一種帶有環錘的沖擊轉子式破碎機，物料進入破碎機后，首先受到隨轉子高速旋轉的環錘的沖擊作用而破碎，被破碎的物料同時從環錘處獲得動能，高速度地沖向破碎板。受到第二次破碎，然后落到篩板上，受到環錘的剪切、擠壓、研磨以及物料與物料之間的相互作用進一步破碎，并透過篩孔排出。不能破碎的雜物則進入金屬收集器，定期清除。

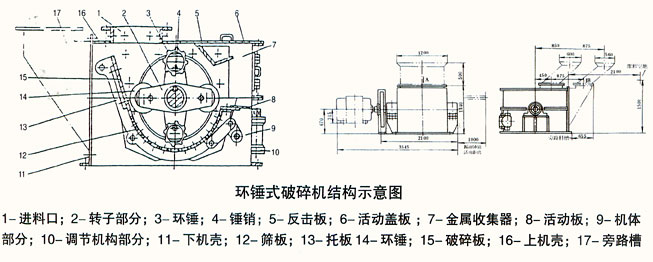

結構組成：

     錘式破碎機的主要工作部件為帶有錘子（又稱錘頭）的轉子。轉子由主軸、圓盤、銷軸和錘子組成。

外觀尺寸圖

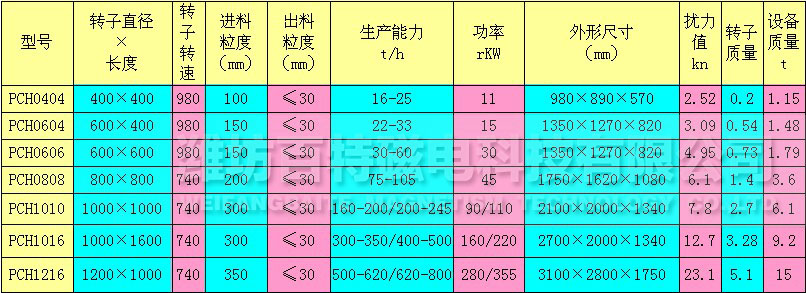

主要技術參數
