控制電纜用途
本產品適用于交流電壓450/750V及以下配電裝置中電器儀表作控制、監控回路、保護和測量等線路的接線用控制電纜執行標準：本產品按GB9330《塑料絕緣控制電纜》及企業標準制造。
控制電纜使用特性
額定電壓U0/U：450/750V。
電纜導體的允許長期工作溫度聚氯乙烯絕緣70℃；
交聯聚乙烯絕緣90℃。
短路時（長持續時間不超5s）電纜導體的溫度不超過：
交聯聚乙烯絕緣250℃；聚氯乙烯絕緣160℃。
電纜敷設時環境溫度應不低于0℃。
推薦的允許彎曲半徑：無鎧裝層的電纜，應不小于電纜外徑的6倍；
有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍：
有屏蔽層結構的軟電纜，應不小于電纜外徑的6倍。
控制電纜型號及名稱
型號 | 名稱 | 執行標準 | 主要用途 |
KVV | 銅芯聚氯乙烯絕緣、聚氯乙烯護套控制電纜 | GB9330-88 | 敷設在室內、電纜溝管道固定場合 |
KVV22 | 銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套控制電纜 | GB9330-88 | 敷設在室內電纜溝、管道、直埋等能承受較大機械外力等固定場合 |
KVVP2 | 銅芯聚氯乙烯絕緣銅帶屏蔽聚氯乙烯護套控制電纜 | GB9330-88 | 敷設在室內電纜溝、管道等要求屏蔽的固定場合 |
KYJV | 銅芯交聯聚氯乙烯絕緣聚氯乙烯護套控制電纜 | 企業表中 | 敷設在室內電纜溝、管道等要求屏蔽的固定場合 |
KYJV22 | 銅芯交聯聚乙烯絕緣銅帶鎧裝聚氯乙烯護套控制電纜 | 企業標準 | 敷設在室內、電纜溝、管道固定場合 |
KYJVP2 | 銅芯交聯聚乙烯絕緣銅帶屏蔽聚氯乙烯護套控制電纜 | 企業表準 | 敷設在室內、電纜溝管道、直埋等能承受較大機械力等固定場合 |

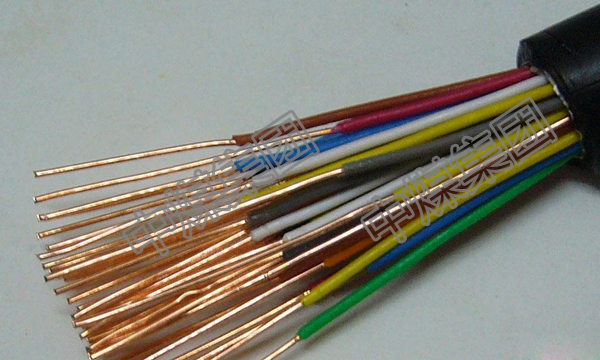

控制電纜實物圖
