流量范圍：50~6000m3/h

揚程范圍：8-200m；

輸送溫度：≤80℃

進口壓力：8-200m；

密封形式：填料密封、機械密封

水泵材質：HT200、HT250、QT600、ZG、304、316、316L、317L、904L、CD4-MCu等

      S型柴油機雙吸中開離心泵是我公司技術人員在同類型產品的基礎上開發成功的一款新結構的水泵產品，結構形式分為臥式、單級、水平中開式，適用于輸送物理、化學性質類似于清水的其它液體，介質溫度不宜高于80攝氏度，該類型水泵廣泛應用于工藝供水系統、消防系統、城市防洪排澇等多種應用場合。

      性能范圍：

       流量：50~6000m3/h；

       揚程：8-200m；

       結構方式：移動式、固定式。

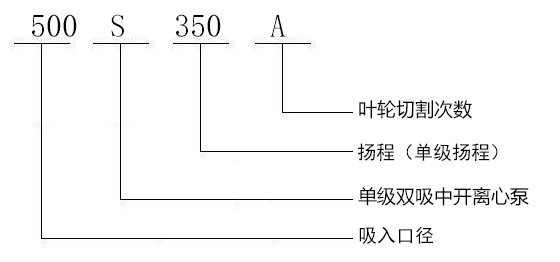

      型號說明：

       例：500 S 35A；

       500—泵入口直徑500mm；

       S—單級、雙吸、中開離心清水泵；

       35—設計點揚程35m；

       A—葉輪第一次切割。

      傳動方式：

       該類型水泵傳動方式可分為直接傳動與變速傳動兩種方式，訂貨前請明確電動機型號、功率、轉速，以便于我們確定聯軸器或皮帶輪規格。

      水泵旋轉方向：

       從水泵一側看，水泵旋轉方向為逆時針旋轉。

      材質說明：

       材質有銅、鐵、球鐵、316，304不銹鋼、416；雙向鋼、哈氏合金、蒙耐合金，鈦合金及20號合金等材料。

      使用條件：

       1）水泵環境溫度≤50℃，水泵介質溫度≤80℃。

       2）水泵介質PH值鑄鐵材質為6-9.

       3）水泵介質重度不超過1240kg/m3。

       4）裝底閥、灌引水，水泵吸水高度≤6米，吸入管長度≤10米。

      性能特點：

       進出口均在水泵軸心線下方，與水泵軸線成垂直水平方向，檢修水泵時不需要拆卸水泵進出口水管及電動機，從水泵一端看水泵旋轉方向為逆時針旋轉（也可以根據用戶要求改變水泵旋轉方向）。

       主要零部件有泵體、泵蓋、葉輪、軸、雙吸密封環、軸套等，除泵軸材質為碳鋼外，其它零件材質由鑄鐵、鑄鋼、不銹鋼制造而成。

       泵體與泵蓋構成水泵葉輪工作室，在水泵進出口法蘭上，有安裝真空表和壓力表螺孔，在水泵進出水法蘭的下部有放水的管螺紋孔。

       經過靜平衡檢測的葉輪，將軸套螺母固定在泵軸上，軸向位置可通過軸套螺母進行調整，葉輪軸向力利用其葉片對稱布置、兩面進水達到平衡。

       水泵軸承為向心軸承，安裝在軸承體內，安裝水泵軸承兩端，用于固定軸承運轉，采用黃油進行潤滑。

       雙吸密封環主要作用是用于減少壓力室的水漏回吸水室。

       水泵通過聯軸器邊接電動機，由電動機帶動水泵轉動，也可以根據需要使用內燃機傳動。

       軸封為軟填料密封（根據用戶需要也可裝機械密封），為了防止空氣進入泵體內和冷卻潤滑密封腔，在填料之間裝填料環，水泵工作時少量高壓水，通過泵蓋中開面上的梯形凹槽流入填料腔，起水封作用。
