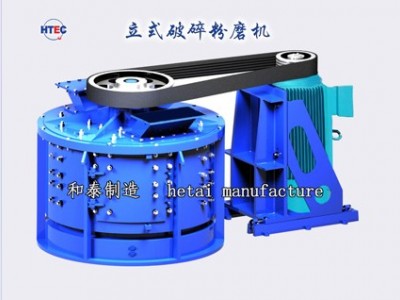

工作原理
立式破碎粉磨機是利用物料自重進給,通過進料口落入破碎腔內上面的護板上,借助轉子的離心力將物料甩向筒體的內壁,在反彈力和重力的聯合作用下,碎料飛返內腔;同時,向下進給,與安裝在內壁上的反擊板猛烈碰撞和物料互相撞擊,使物料破碎或產生大量裂紋;接著物料進入一層粉磨腔內,物料呈螺旋狀下落,經沖壓、擠壓,使用裂紋的物料進一步被破碎,接著細化的物料繼續向下遷移,又進入二層粉磨區。
在二層粉磨腔中,物料即經受了撞擊粉碎,又經受了碾磨粉碎。由于粉磨區入料口與出料口所產生的阻力,使粉料在這個區域內處于封閉研磨狀態,使物料達毫米級以下的細度。當物料經出料斗排出時,平均粒度。
該機采用反擊破碎機理,與其它同類設備相比,節能約20%,生產效率提高20-25%。如果用于破磨流程,對于系統的節能和磨機產量的提高,效果更加顯著。
性能特點
1. 殼體:進料斗、筒體都是采用鋼板焊接而成的,機蓋是整體鑄造。殼體上設置若干個檢修門,備維修時用。
2. 轉子部件:轉子部件主要由主軸、平鍵、轉子架、軸套等組成,主軸通過重型滾子軸承支承,可以在物料載荷大時具有穩定性,同時延長軸承壽命。
3. 脹套聯軸器:是靠正壓力產生脹緊力,通過脹緊力產生摩擦力傳遞扭矩;而且有傳遞扭矩大、對中性好、結構簡單可靠、拆裝方便等優點,還可起到緩沖和過載保護作用。
4. 調整機構:采用螺栓螺母及墊片調節,其結構簡單、維修方便、操作靈活迅速。采用螺栓及墊片調節,可以調整粉磨錘頭及反擊板的間隙,補償錘頭與反擊板的磨損。
PM型立式破碎粉磨機屬于細碎、研磨一體機,結構為立軸、無篩網式。錘頭特殊聯接間隙易調整,可以調整粉磨錘頭及反擊板的間隙,補償錘頭與反擊板的磨損。出粒度細,平均<1mm占80%。底部無篩條,經久耐用,運轉平穩,防塵性能好。其結構簡單、維修方便、操作靈活迅速。
5. 破碎機的保護:采用帶傳動及脹套聯軸器,均有過載保護的功能。
6. 潤滑系統:由油站及控柜兩部分組成,油站由油箱、油泵、過濾器、冷卻器,各種閥門和管道以及安放在油站管道上的儀表組成,既能對軸承潤滑,同時也能起到冷卻及將雜質帶走。
7.電控系統:可選配,電控采用軟啟動。
8.監控系統:可選配,監控軸承振動及溫度。
9. 該機為立軸結構,體積小,占地面積小。結構合理、簡單、緊湊,操作簡便,安裝方便,維護量小,維修方便。

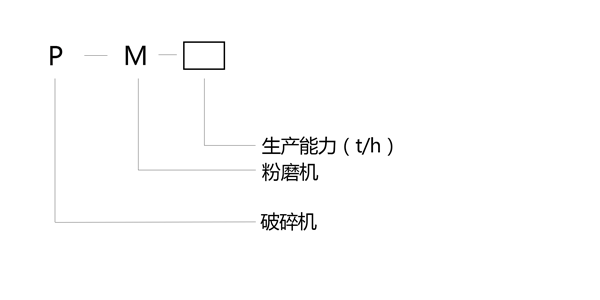

型號說明

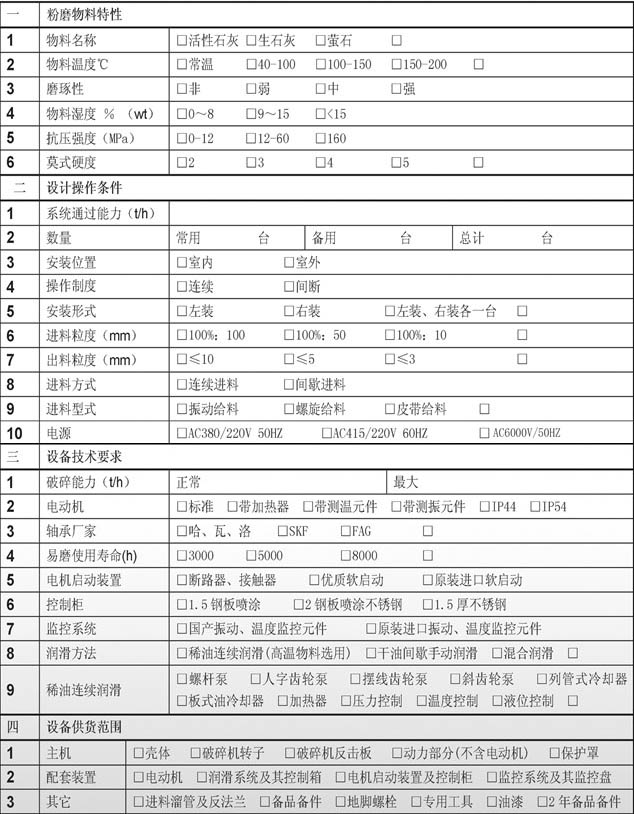

訂購須知
選購參數表
