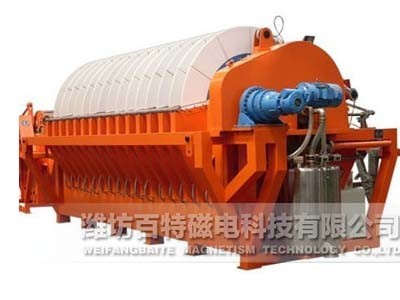

產品概述

喂料、掛漿、脫水、濾板再生連續自動完成，自動化程度高，產能大。能耗低[相當傳統退稅設備的15%]，濾餅水份低，應用于礦山經尾礦的脫水及其它工藝過濾脫水。

技術特點

★高真空度（真空度0.09～0.098MPa），濾餅水分低。

★濾液含固量<50ppm。可反復利用，減少排放。

★與傳統過濾設備相比能耗節省約90%以上，能耗低，運行成本低。

★與傳統陶瓷過濾機相比增加了濾餅洗滌，適用需洗滌的物料。

★采用PLC、微機結合自動閥門控制，自動化程度高，降低勞動強度。

★結構緊湊，占地面積小，安裝維護方便。

★采用先進的排液系統，可適合任何工況條件下使用。

工作原理

陶瓷過濾機的結構主要包括：裝有若干組陶瓷過濾板圓盤而形成的轉子，產生自耦切換現象的抽吸和沖洗作用的分配頭、防止固體沉淀的攪拌器、消除過濾板吸附固體所需的刮刀，對過濾板腹腔內部向外沖洗及超聲波振蕩的清洗系統，保持一定漿料液位的槽體和運行程序控制系統。

       過濾機運轉時，過濾板由于抽真空的作用，當轉動浸沒在槽內的漿料液面下，使過濾板表面形成一層固體顆粒堆積層，液體通過了過濾板由分配頭切換進入真空桶。當吸有堆積層的過濾板離開漿料液面，形成濾餅，由于真空的作用繼續脫水，使濾餅進一步干燥，轉子繼續轉動至裝有刮刀的部位，使濾餅卸下，由皮帶傳輸機送至所需的地方。

       卸下濾餅后過濾板運轉位置到達自耦切換成與抽真空流向相反的沖洗位置，形成從過濾板內部向外的沖洗作用，清除堵塞在陶瓷微孔內的顆粒。然后重新浸入漿料。

       當過濾機運行較長時間后，可進行對過濾板的全面沖洗，所使用的反向沖洗液可加入化學劑，并協同超聲波振蕩，以保持過濾機的高效運行。

外觀尺寸圖

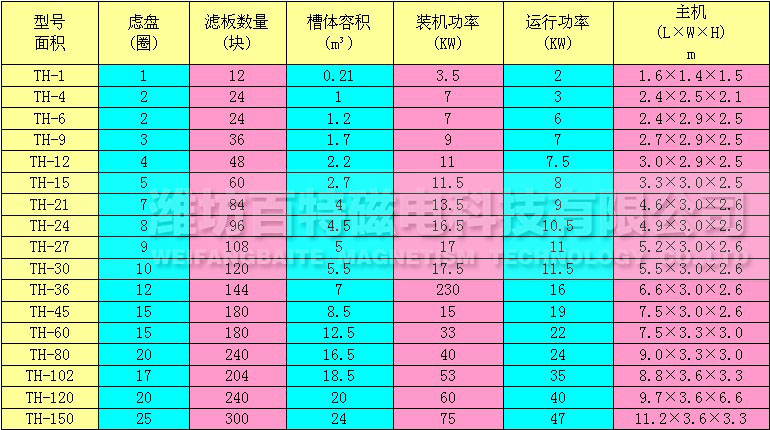

主要技術參數
