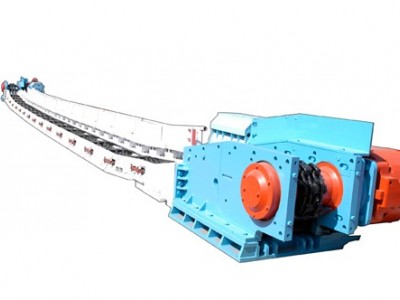

刮板運輸機是一種以撓性體作為牽引機構的連續工作式運輸機械，適用于中間巷道、緩傾斜中厚煤層、薄煤層采煤工作面輸送煤，并可兼作采煤機運行軌道及移架支點。可水平、垂直彎曲，鋪設傾角不大于25度；做采煤機軌道輸送機時，其鋪設傾角一般不超過10度，較大時要防滑錨固裝置。 技術參數 執行標準：MT105-2006
型號 Type | 輸送量 Volume | 設計 Length | 鏈速 Speed | 電機功率 Power | 刮板鏈 Size | 中部槽尺寸 Dimension(LxWxH) |
SGB420/30B | 80 | 80 | 0.86 | 2x15 | Φ14x50-B | 1200x420x150 |
SGB420/30 | 80 | 80 | 0.79 | 30 | Φ14x50-B | 1200x420x150 |
SGB420/40 | 100 | 100 | 0.86 | 40 | Φ18x64-B | 1500x420x180 |
SGB620/40T | 150 | 100 | 0.86 | 40 | Φ18x64-B | 1500x620x180 |
SGB620/80T | 150 | 160 | 0.86 | 2x40 | Φ18x64-C | 1500x620x180 |
SGB630/150C | 250 | 150 | 0.868 | 2x75 | Φ18x64-C | 1500x630x190 |
SGZ630/150 | 250 | 150 | 0.868 | 2x75 | Φ18x64-C | 1500x630x200（鑄焊） |
SGB630/220 | 450 | 150 | 1.07 | 2x110 | Φ26x92-C | 1500x630x222 |
SGZ630/220 | 450 | 150 | 1.07 | 2x110 | Φ22x86-C | 1500x630x222 |
SGZ630/220 | 450 | 150 | 1.07 | 2x110 | Φ26x92-C | 1500x630x252（鑄焊） |
SGZ730/160 | 700 | 75 | 1.1 | 160 | Φ26x92-C | 1500x680x300（鑄焊） |
SGZ730/220 | 450 | 150 | 1.07 | 2x110 | Φ26x92-C | 1500x730x222 |
SGZ764/264 | 600 | 150 | 1.12 | 2x132 | Φ30x108-C | 1500x764x222 |
SGZ764/400 | 800 | 150 | 1.1 | 2x200 | Φ26x92-C | 1500x724x300（鑄焊） |
SGZ800/250 | 1100 | 90 | 1.02 | 250 | Φ34x126-C | 1500x800x310（鑄焊） |
SGZ800/315 | 1200 | 110 | 1.1 | 315 | Φ34x126-C | 1500x800x310（鑄焊） |
SGZ800/500 | 1200 | 150 | 0.68 | 2x250 | Φ34x126-C | 1500x800x310（鑄焊） |
SGZ800/630 | 1500 | 200 | 1.31 | 2x315 | Φ34x126-C | 1750x800x308 |
SGZ830/200 | 1000 | 80 | 1.18 | 200 | Φ34x126-C | 1500x770x300（鑄焊） |
SGZ830/250 | 1200 | 100 | 1.18 | 250 | Φ34x126-C | 1500x770x300（鑄焊） |
SGZ830/400 | 1000 | 200 | 1.02 | 2x200 | Φ34x126-C | 1500x770x300（鑄焊） |
SGZ960/1050 | 1800 | 250 | 1.31 | 2x525 | Φ38x137 | 1500x950x315（鑄焊） |
SGZ1000/1400 | 2200 | 250 | 1.31 | 2x700 | Φ42x146 | 1500x1000x345（鑄焊） |
SGZ1200/3000 | 3000 | 300 | 1.3 | 3x1000 | Φ48x152 | 1750x1200x380 |
SGZ1250/3000 | 3000 | 320 | 1.7 | 3x855 | Φ48x152 | 1750x1250x390 |
SGZ1400/3200 | 4000 | 400 | 1.8 | 2x1600 | Φ60x197 | 2050x1400x440（鑄焊） |
